1Tracer un axe des abscisses pour les concentrations 2Tracer un axe des ordonnées pour les absorbances 3Placer les points 4Vérifier que les points sont alignés 5Tracer la droite d'étalonnageD'après la loi de Beer-Lambert, l'absorbance et la concentration d'une solution sont des grandeurs proportionnelles. Le graphique représentant l'absorbance en fonction de la concentration, appelé droite (ou courbe) d'étalonnage, permet de déterminer la concentration d'une solution à partir de la mesure de l'absorbance de solutions de concentrations connues.
On a mesuré l'absorbance de plusieurs solutions de concentrations connues :
Concentration C (mmol/L) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
---|---|---|---|---|---|---|---|---|---|
Absorbance A | 0,2 | 0,4 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,6 | 1,8 |
Tracer la droite d'étalonnage correspondante.
Tracer un axe des abscisses pour les concentrations

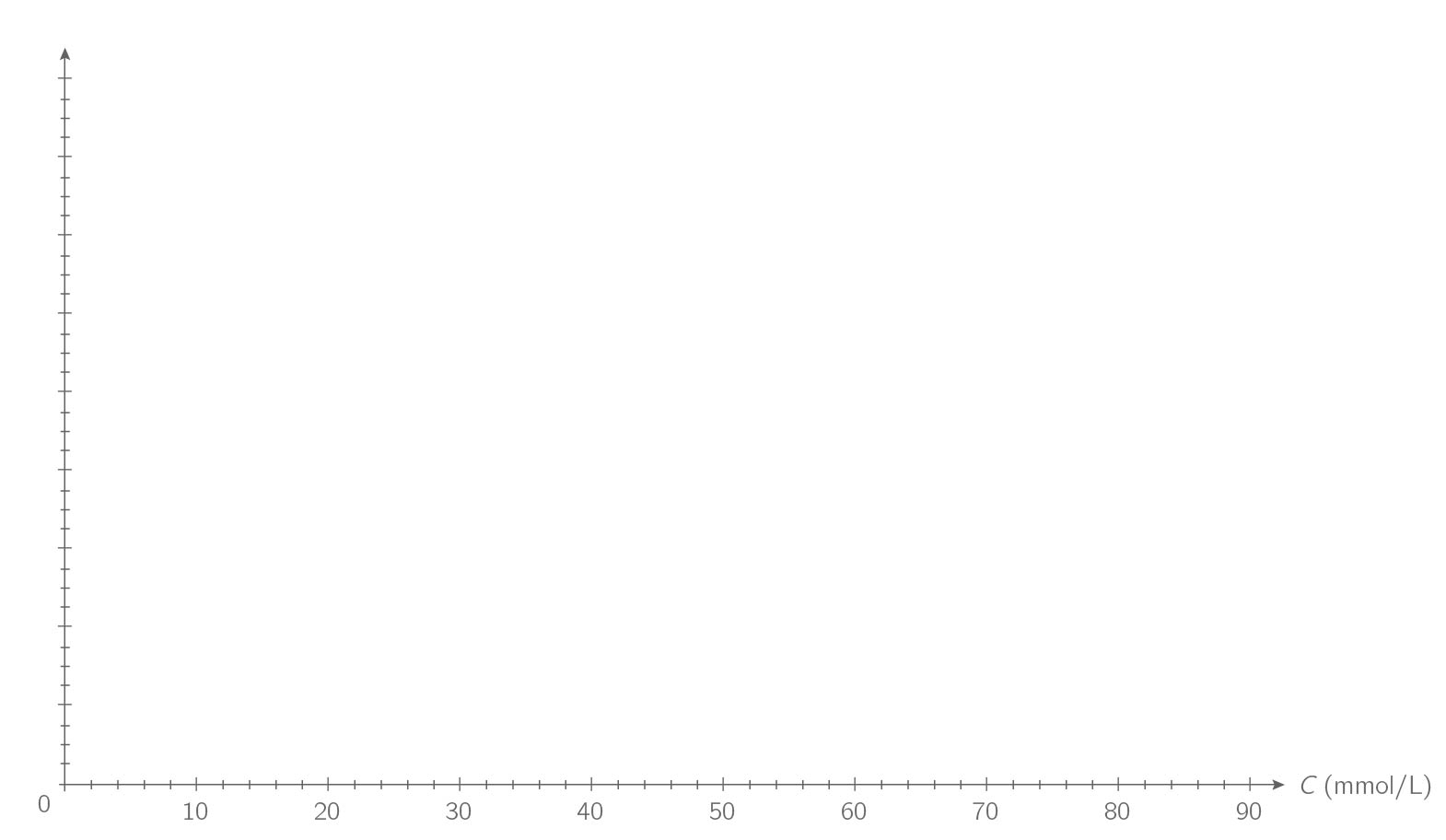

On trace un axe des abscisses sur lequel on reporte les concentrations, exprimées dans la même unité.
On peut aussi bien utiliser des concentrations molaires que massiques.
Tracer un axe des ordonnées pour les absorbances

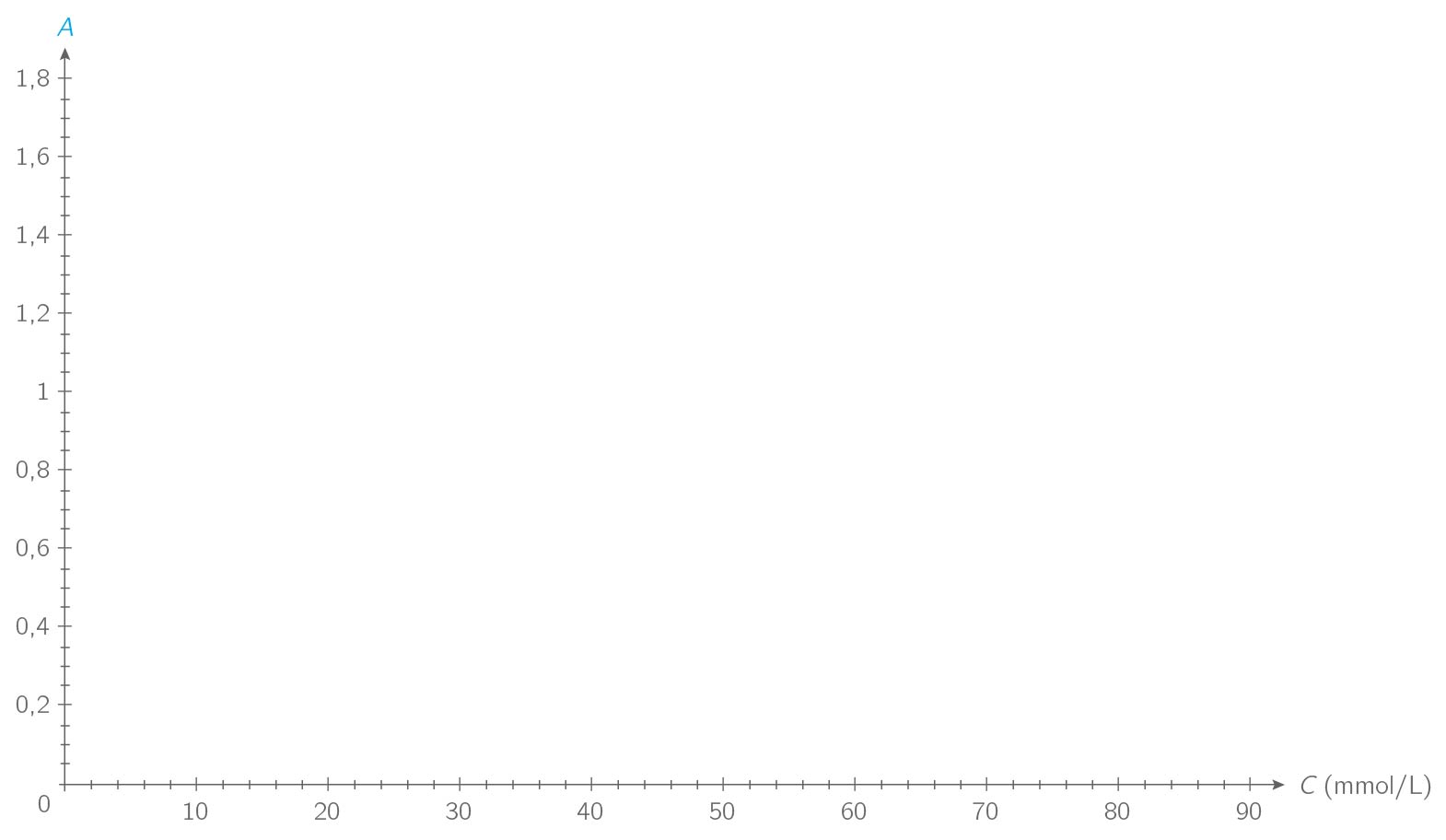

On trace un axe des ordonnées sur lequel on reporte les absorbances.
Placer les points

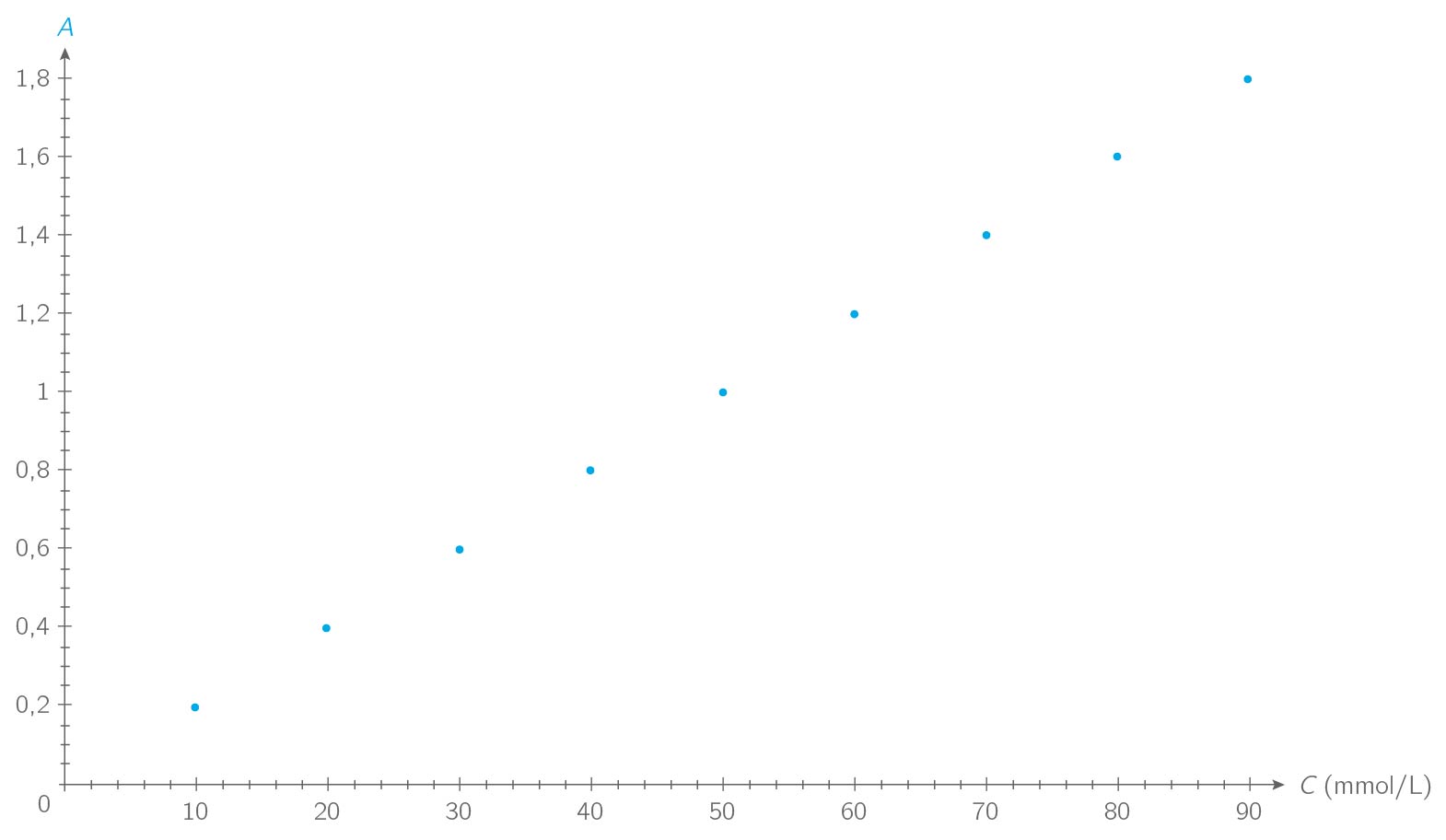

On place les points dont les coordonnées correspondent aux couples (concentration, absorbance).
Vérifier que les points sont alignés
On vérifie que les points soient bien alignés entre eux et avec l'origine du repère, conformément à la loi de Beer-Lambert.
D'après la loi de Beer-Lambert, l'absorbance et la concentration sont des grandeurs proportionnelles, le graphique représentant l'absorbance en fonction de la concentration est donc une droite qui passe par l'origine.
Les points sont bien alignés avec l'origine et entre eux.
Tracer la droite d'étalonnage
On trace la droite d'étalonnage, en positionnant la règle de telle manière qu'elle passe bien par l'origine et au plus près de tous les points.
