Le rapport frontal d'une espèce chimique dans un chromatogramme est caractéristique de cette espèce et de l'éluant utilisé.
La chromatographie des colorants alimentaires jaune, cyan et vert a donné le chromatogramme ci-dessous. Calculer le rapport frontal du colorant jaune.
Repérer la ligne de dépôt et le front de l'éluant
On repère la ligne de dépôt et le front de l'éluant.
On repère la ligne de dépôt et le front de l'éluant :
Repérer et représenter le centre de la tache correspondant à l'espèce chimique considérée
On repère et représente le centre de la tache correspondant à l'espèce chimique considérée, en traçant en pointillés les axes horizontal et vertical la délimitant.

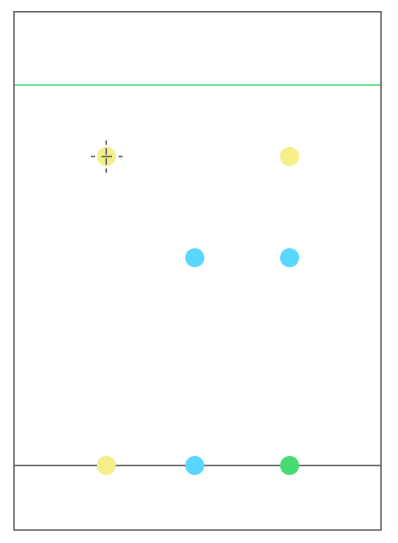

On trace en pointillés les axes horizontal et vertical délimitant le centre de la tache correspondant à l'espèce chimique considérée :
Repérer et représenter les hauteurs atteintes par l'espèce chimique et par l'éluant
À partir de la ligne de dépôt, on repère et représente les hauteurs atteintes par l'espèce chimique (h) et par l'éluant (H).
On représente également les hauteurs atteintes par l'espèce chimique (h) et par l'éluant (H) :
Mesurer les hauteurs atteintes par l'espèce chimique et par l'éluant
On mesure la hauteur atteinte par l'espèce chimique (h) et celle atteinte par l'éluant (H).
On mesure la hauteur atteinte par l'espèce chimique (h) et celle atteinte par l'éluant (H).
Appliquer la formule
On calcule le rapport frontal en appliquant la formule R_{f} = \dfrac{h}{H}. Le résultat obtenu est une grandeur sans unité, toujours inférieure à 1.
Le rapport frontal du colorant alimentaire jaune est donné par la formule :
R_{f} = \dfrac{h}{H}
On effectue l'application numérique :
R_{f} = \dfrac{7{,}4}{9{,}0} = 0{,}82
