Dessiner les lignes de force d'un champ électrostatique dans un condensateur plan Exercice

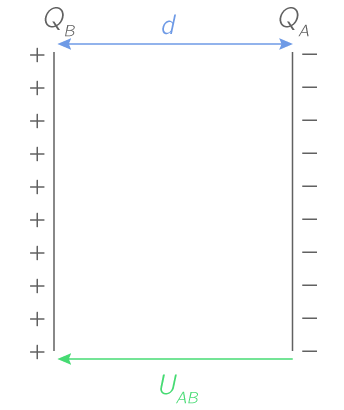

Soit le dessin de condensateur plan ci-dessous :

Sachant que les armatures positives et négatives sont indiquées, sur quel schéma les lignes du champ électrostatique et leur orientation sont-elles correctement représentées ?

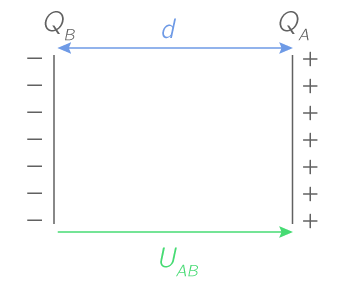

Soit le dessin de condensateur plan ci-dessous :

Sachant que les armatures positives et négatives sont indiquées, sur quel schéma les lignes du champ électrostatique et leur orientation sont-elles correctement représentées ?

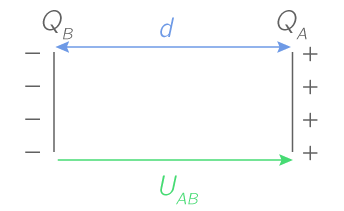

Soit le dessin de condensateur plan ci-dessous :

Sachant que les armatures positives et négatives sont indiquées, sur quel schéma les lignes du champ électrostatique et leur orientation sont-elles correctement représentées ?

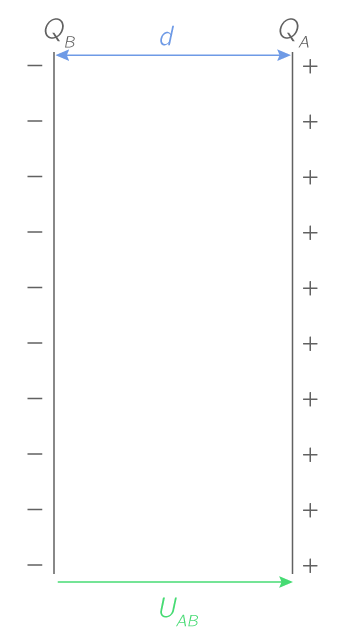

Soit le dessin de condensateur plan ci-dessous :

Sachant que les armatures positives et négatives sont indiquées, sur quel schéma les lignes du champ électrostatique et leur orientation sont-elles correctement représentées ?

Soit le dessin de condensateur plan ci-dessous :

Sachant que les armatures positives et négatives sont indiquées, sur quel schéma les lignes du champ électrostatique et leur orientation sont-elles correctement représentées ?

Soit le dessin de condensateur plan ci-dessous :

Sachant que les armatures positives et négatives sont indiquées, sur quel schéma les lignes du champ électrostatique et leur orientation sont-elles correctement représentées ?
