Etudier un signal périodique Problème

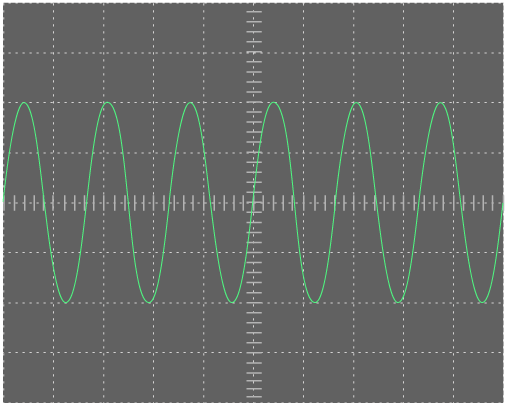

L'oscillogramme ci-dessous a été obtenu en branchant un générateur basses fréquences générant une tension périodique sinusoïdale sur un oscilloscope dont les réglages sont les suivants :

Sensibilité verticale : 2 V/div
Sensibilité horizontale : 2 ms/div

Quelle est l'amplitude U_{max} du signal observé ?

U_{max} = 1 V

U_{max} = 2 V

U_{max} = 3 V

U_{max} = 4 V

Quel réglage de la sensibilité verticale doit-on choisir pour que la courbe occupe tout l'écran, c'est-à-dire pour que son sommet atteigne 4 divisions au-dessus du centre de l'écran ?

0,5 V/div

1 V/div

2 V/div

5 V/div

Quelle est la période du signal ?

T = 1{,}0 ms

T = 2{,}5 ms

T = 3{,}3 ms

T = 5{,}0 ms

Quelle est la fréquence du signal ?

f = 100 Hz

f = 200 Hz

f = 300 Hz

f = 500 Hz

Sans changer les réglages d'origine de l'oscilloscope, on fait passer la forme du signal envoyé par le générateur basses fréquences de sinusoïdale à carrée.

Quelle est l'allure de l'oscillogramme obtenu ?
